ガイドと水冷部品

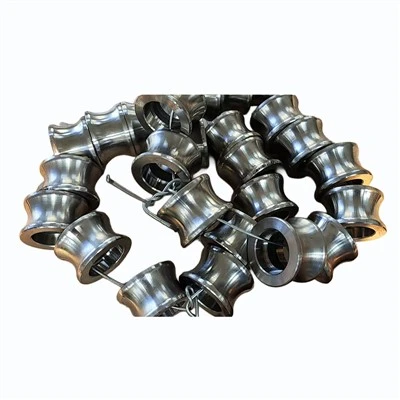

ガイドローラー材質：Cr12MoV / 4Cr5MoSiV1（熱処理硬度HRC 52～60） / GT35鋼-超硬合金 / YG8超硬
寸法公差：合格寸法公差：±0.05mm、ガイド中心高さ公差：±0.15mm
表面品質：鋼接触面粗さRa 3.2μm以下
回転の柔軟性:-無負荷回転は柔軟性があり、固着はありません。長期耐久性ベアリング- 350 度以上

耐摩耗性-ライナーの材質: ZG2Cr13 / BTMCr26 / ZG50Cr 高クロム鋳鉄。硬度 HB 180～280
チャンネル寸法公差：±0.20mm
加工面粗さ：Ra 6.3μm以下
長期耐熱性: 950 度以下
欠陥管理: 熱疲労による剥離やエッジの欠けは許可されません

スリットノーズ材質: 2Cr13 / ZG40Cr または超硬; HRC26～32
分割チャンネル対称性：公差0.1mm以下
チャンネル寸法公差：±0.10mm
性能要件: 引っかき傷や積み重ねは許可されません。-ノーズは欠けることなく衝撃に耐える必要があります
適用スリット数：2本/3本/4本/5本スリットのカスタム対応

ガイドローラー材質: Cr12MoV / 高クロム合金 / YG8 超硬; HRC 58 以上
寸法公差：寸法公差±0.05mmを合格
動作要件: 高速で揺れないこと。ワイヤー表面に傷がつきません
ベアリング温度耐性: 長期 400 度以上。{0}}酸化スケールの侵入に強い
適用シナリオ: 高速線材仕上げ機-

ガイドローラー材質：Cr12MoV / 4Cr5MoSiV1（熱処理硬度HRC 52～60）
作業面硬度: HRC 50~58
寸法公差：±0.1mm
適用圧延ステージ：棒荒加工、中加工、仕上げ加工
カスタム サポート: 図面に基づいた非標準のカスタム制作をサポートします。{0}

ガイド要件: ガイドのプロファイルは鋼の形状と正確に一致する必要があります
応力制御: 摩耗層に局所的な応力集中がない
-ねじれ防止設計: ガイド内での鋼のねじれを効果的に防止します。
適用製品: アングル、チャンネル、I-ビーム、その他の形鋼
カスタムサポート: ミルモデルと鋼形状に基づいたカスタム設計をサポートします。

荒加工/中間材: 5CrMnMo / Cr12MoV; HRC52～56
バー仕上げ材: Cr12MoV / 高クロム合金 / 4Cr5MoSiV1; HRC54～58
高速線材材質: Cr12MoV / 高クロム合金 / YG8 超硬; HRC 62 以上
寸法精度：寸法公差±0.05mmを合格。内外同心度 0.03mm以下
工場テスト: 100% 磁粉検査

推奨材質: 高クロム合金 / 4Cr5MoSiV1 / 超硬; HRC56～62
エッジ要件: 亀裂なし、欠けなし (100% 磁粉検査)
適用スリット本数：2本/3本/4本スリット
冷却方法: オプションの水冷 (圧力テスト済み)
適合要件: スリッティング ガイド アセンブリとの適合

オプション材質: BTMCr26 高クロム鋳鉄 / ZG2Cr13 / ZG40Cr
許容硬度：HB 200～270
加工面粗さ：Ra 6.3μm以下
厚さの摩耗に関する警告: 1mm 以上の摩耗がある場合は交換をお勧めします。
種類の区別：入口案内板／出口案内板（図面により区別）

構造タイプ: ワンピースタイプ-
要求硬度: HRC 26~30
耐衝撃性要件: 耐衝撃性-。チップ欠けなし
冷却設計: 内蔵冷却水路（図面ごとの寸法）{0}}
設置要件: 取り付け嵌合寸法の正確な一致

接続タイプ: ネジ G / フランジ (オプション)
スプレー角度：標準25度～35度
使用圧力: 0.4~0.8MPa
推奨材質: 2Cr13 / 316L / タングステンカーバイドインサートチップ (高速ワイヤに推奨)
適用媒体：工業用循環水。アンチスケーリング構造-

適用鋼材サイズ：Φ8mm～Φ40mm棒鋼（単線-/2本-スリット/3本-）
インナーライナーチューブ径：Φ32 / Φ35 / Φ38 / Φ45mm（サイズにより選択）
最大許容仕上げ速度: 標準 0~16m/s (高速ラインでは 16m/s 以上をカスタム可能)
入口温度: 950 度 ~1150 度
出口温度: 表面350~420度;コア自己焼き戻し- >...

適用可能なサイズ: 顧客の要件ごとのφ(mm);シングルストランド/マルチ-スリットをサポート
使用水圧：0.6～1.2MPa
ブローオフエア圧力: 0.4~0.6MPa
ハウジング材質: Q235-B;耐摩耗チューブ付きインナーライナー
冷却速度：120度/秒以上（鋼種により調整可能）
スピードマッチング: お客様の回転速度範囲に基づいて設計

設計圧力定格: 1.6MPa以上
試験圧力：2.0MPa 30分間保持、漏れなし
ハウジング材質: 鋳鋼
シール温度耐性: 120 度以上
適応範囲：ガイド寸法、水回路接続に応じてカスタム対応
