ミルおよびミル補助部品

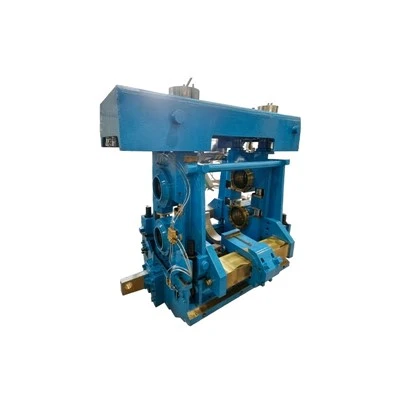

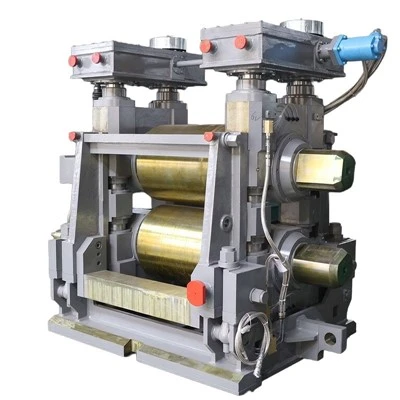

ミルタイプ: 横型ミル / 縦型ミル / モーガン カンチレバー ミル / ショート-応力-パス ミル
ロール中心距離: 80mm~450mm (スタンドサイズによる)
ロール仕様：呼び径Φ220～Φ650mm、ロール本体長さ 250～800mm
最大圧延力: 600kN~4500kN
定格圧延速度：荒加工1.5〜4m/s。バー仕上げ6~18m/s;最大...

設備種類：敷設ヘッド / ピンチロール / フライングシャー / ローラーテーブル / 冷却ベッド / 鋼材搬送機
加工サイズ：φ5.5～φ50mm
速度マッチング: 生産ラインの圧延速度範囲に応じてカスタマイズ
駆動電力: モーター定格電力 (kW)。電圧 380V / 690V
潤滑方式：オイル-エア潤滑 / 希薄油循環潤滑 /...

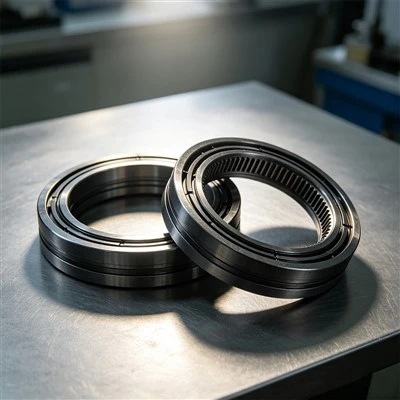

コンポーネント構成: 動的ラビリンス + 静的ラビリンス (2 個セット)
適合ネック径：実機にて決定（例：φ180mm）動的ラビリンス内孔ベンチマークを設定
シール歯数：荒加工3～5歯。...

材質：42CrMo/2Cr13（窒化処理対応）
焼入焼戻し硬度：HB 260～290。窒化層深さ0.30~0.50mm、表面硬度HV 750以上
マッチング公差：直径±0.03mm。面振れ 0.04mm以下
アセンブリギャップ: ラジアルシールギャップ 0.20~0.35mm
粗さ：加工面Ra 1.6μm以下、その他の面 Ra 3.2μm以下
検査方法：全数磁粉検査

材質：42CrMo鍛造。全面窒化処理
焼入焼戻し硬度：HB 270～300。窒化深さ0.3～0.5mm
ダイナミックバランスグレード：G6.3
ペアリングクリアランス:静的ラビリンスとのペアリング 0.20~0.32mm
軸穴公差：H7;キー溝の対称性 0.02mm 以下。面振れ 0.03mm以下
作業条件: 温度 120 度以下。線速度...

適合ミルタイプ：ミル機種とロールネック径φ(mm)によりカスタム対応
軸受の種類: 4 列円すいころ軸受 / 4 列円筒ころ軸受-
全体寸法: 全長×幅 (図面ごと)。各位置の取り付けボルト穴
冷却方法: 内蔵水冷チャンネル-。仕様ごとの入口/出口ネジ
潤滑タイプ: 薄油潤滑 /...

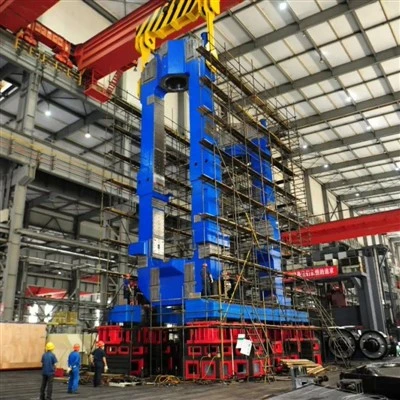

マッチング要件: ミルスタンドモデルによるカスタム。必要に応じた有効ビーム長
プレス設置: 油圧プレス設置位置;図面ごとの油圧シリンダ接続寸法
耐荷重-断面-: 最大押圧力で設計された断面寸法-
ピンパラメータ: ピン穴の直径、図面ごとのピンの中心距離
最大加圧力：1000～3500kN
位置決め精度: 設置位置決め​​面、図面ごとの位置決めピン穴公差

駆動タイプ: 標準空気圧 (オプションで油圧);エアー圧力 0.5～0.65MPa
最大ループサイズ: 250~400mm
適合仕様:Φ12~Φ32mm丸棒。温度850〜1050度
リフティングローラー：Cr12MoV、H13、高クロム合金。焼入れ HRC 52～60
シリンダ仕様：Φ160×320mmストローク、 DC24V電磁弁
応答時間: 0.35...

昇降方向：垂直上向き
最大ループ高さ: 420mm;作業ループ高さ 120~250mm
適用線径：Φ10～Φ30mm
シリンダーパラメータ: ボア 160mm;ストローク300mm、エアー圧力0.6MPa
リフティングローラー：Φ80〜Φ110mm; Cr12MoV、H13、高クロム合金。焼入れ HRC 52～60
スイング角度：0度〜38度
最高速度:...

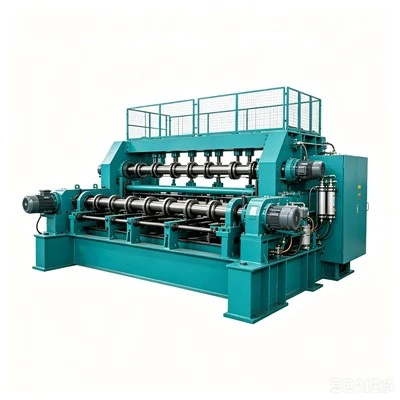

持ち上げ方法: 水平サイドスイング-
最大ループサイズ: 300~380mm;作動範囲 100~220mm
適合仕様：Φ14～Φ32mm
シリンダーパラメータ: ボア 140mm;ストローク280mm。エアー圧力 0.55～0.65MPa
プッシュローラーパラメータ：Φ85〜Φ110mm; Cr12MoV、H13、高クロム合金。焼入れ HRC...

材料オプション: オプション 1: Cr12MoV、4Cr5MoSiV1、HRC52~58;オプション 2: コバルト- ベースの合金表面、層の厚さ 2.5 mm 以上
要求精度：ロール本体円振れ 0.04mm以下
冷却方式：水冷（耐圧試験1.2MPa漏れ無し）
表面要件:...
